Опорное кольцо ST13

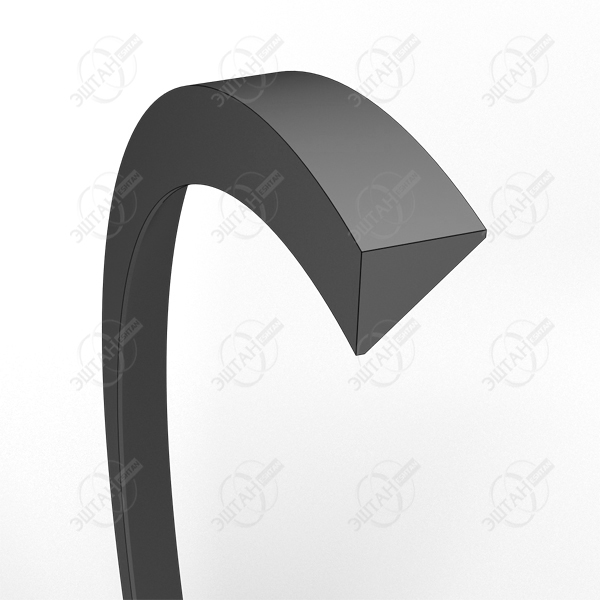

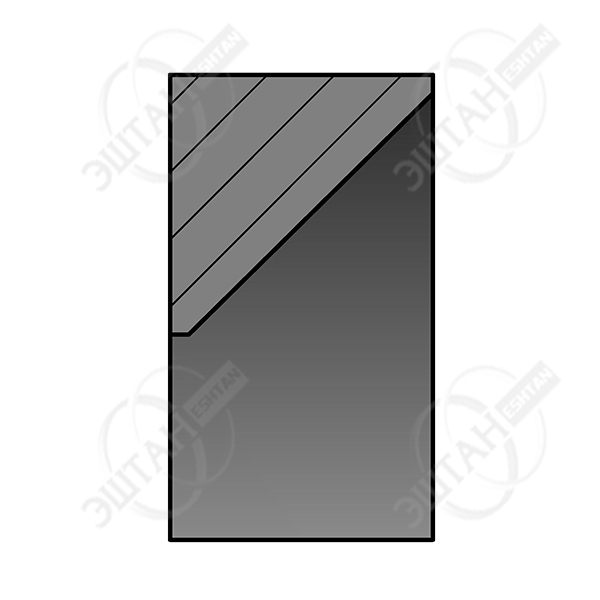

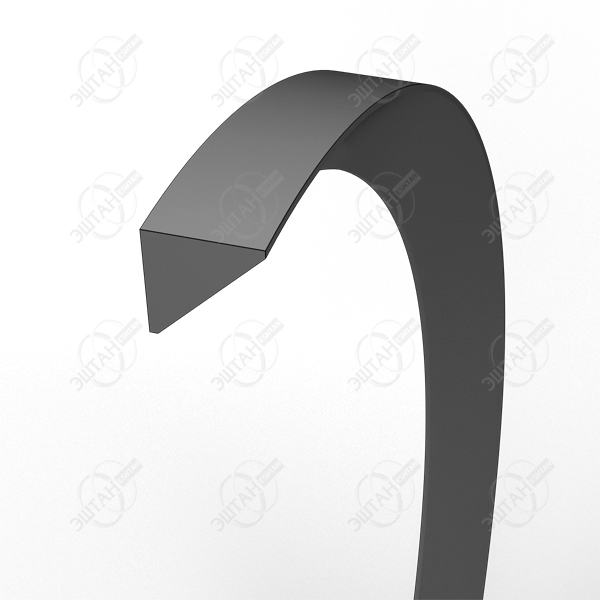

Треугольное опорное кольцо для использования в поршневых уплотнениях. Предназначено для посадочных мест специальной формы. Также применяется как интегрированное активное опорное кольцо в специальных профилях уплотнений с низким коэффициентом трения или при высоком давлении. Возможны разъёмное и неразъёмное исполнения.
 |
Линейное |
 |
Статическое |
Сроки и стоимость зависят от многих факторов и обрабатываются в индивидуальном порядке.
1) SKF ECOTAL до Ø260мм; SKF ECOMID от Ø260мм до Ø350мм.
Приведенные рабочие параметры материалов рассчитаны для общих условий работы. Не рекомендуется использование одновременно при всех максимальных значениях. Изготовление уплотнения из выбранного материала при условии работы на максимальной скорости допускается только при достаточном количестве смазочного материала.
Более подробную информацию об уплотнительных материалах и характеристиках вы можете прочитать в разделе Материалы.

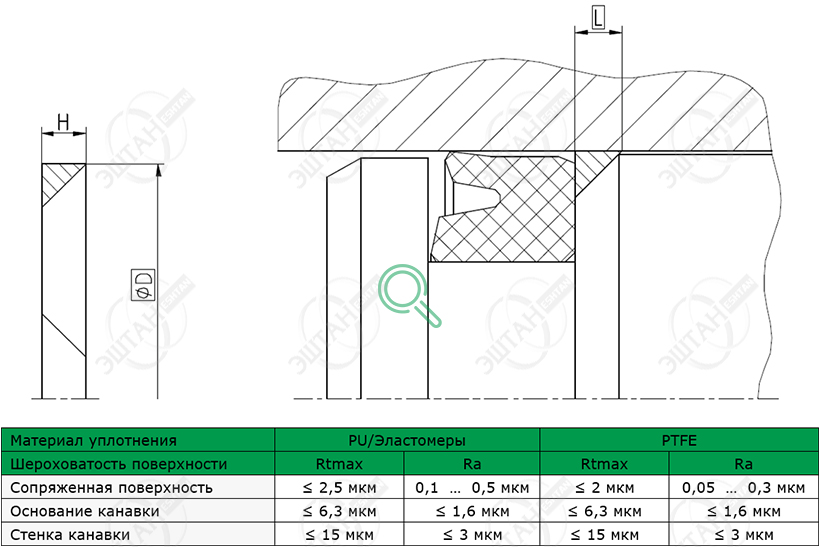

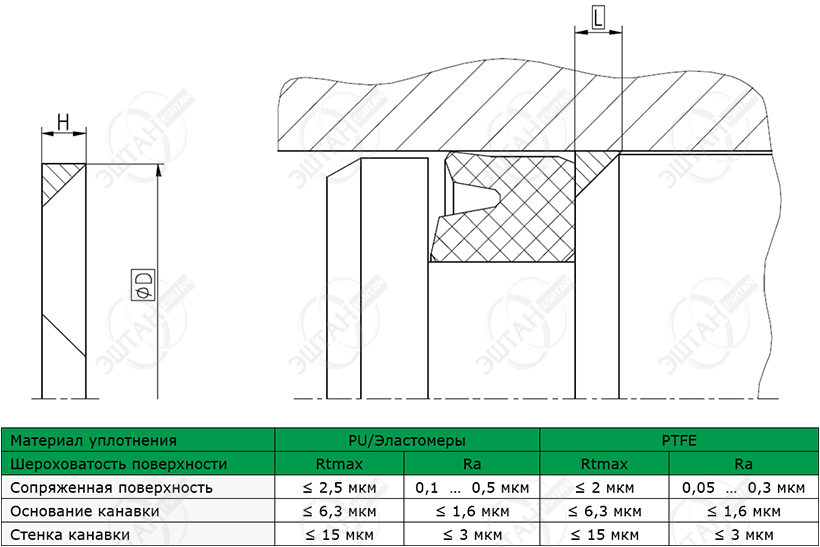

Стандартные размеры
Минимальный номинальный внутренний диаметр Ød ≥4,5мм. Размер профиля, данные поверхности и допуски опорного кольца рассчитываются и зависят от материала кольца и конкретного уплотнительного элемента, с которым оно применяется. Наши стандартные опорные кольца данного профиля могут иметь разрез s=0 под углом 45о.
Обратите внимание, что мы можем изготовить такой профиль в соответствии со специальными требованиями заказчика для любого посадочного места.
Пример заказа
