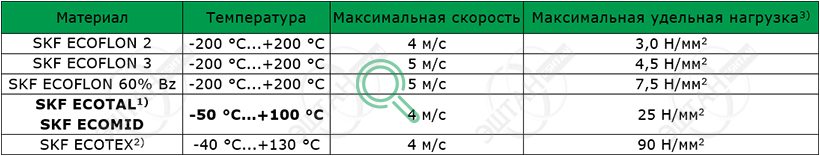

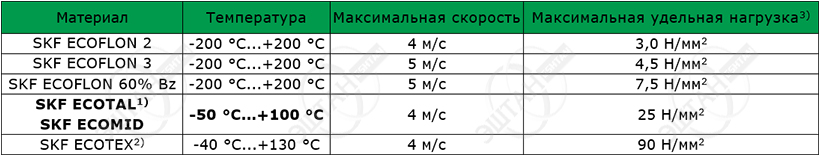

¹⁾ SKF ECOTAL до Ø260мм; SKF ECOMID от Ø260мм до Ø350мм;
²⁾ ECOTEX: материал со специальным армирующим волокном;
³⁾ Зависит от температуры и допустимого давления.

Приведенные рабочие параметры материалов рассчитаны для общих условий работы. Не рекомендуется использование одновременно при всех максимальных значениях. Изготовление уплотнения из выбранного материала при условии работы на максимальной скорости допускается только при достаточном количестве смазочного материала.

Более подробную информацию об уплотнительных материалах и характеристиках вы можете прочитать в разделе Материалы.

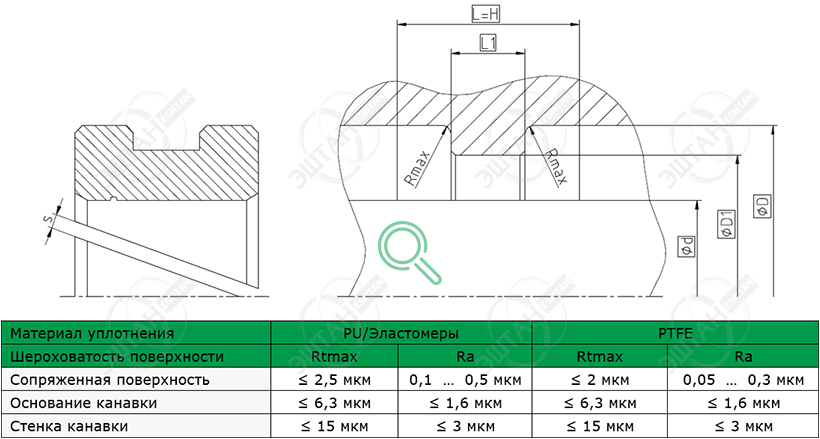

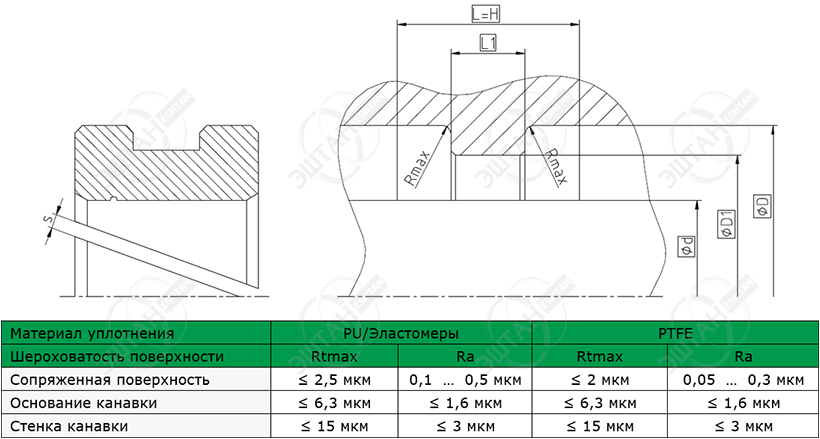

Стандартные размеры

Минимальный номинальный внутренний диаметр Ød ≥ 22мм.

В зависимости от применения геометрия направляющего элемента должна соответствовать типу применения. Поскольку неразрезные версии были бы бессмысленными, по причинам сборки, следует избегать вращающихся уплотнений. Базовая версия: c разрезом s>0 не допускается опорная функция. Для опорной функции допускается разрез s=0 и спиральная канавка. Зазор резания s: значение зависит от материала и температуры.

Обратите внимание, что мы можем изготовить такой профиль в соответствии со специальными требованиями заказчика для любого посадочного места.

Пример заказа
