Уплотнение поршня K20-R
Гидравлическое, двустороннего действия

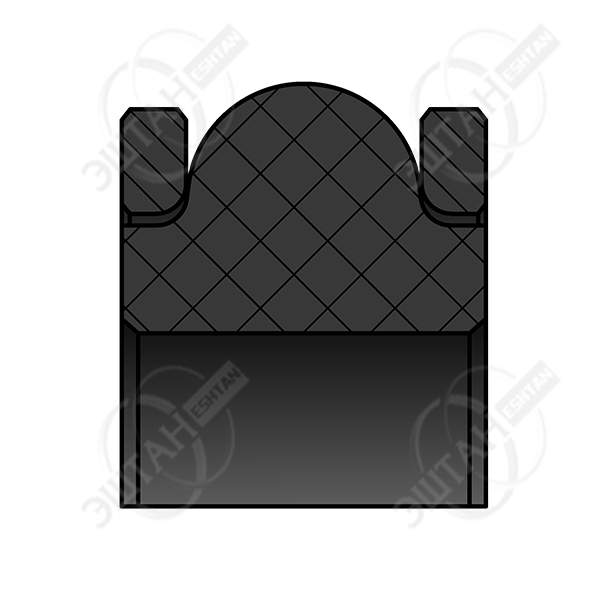

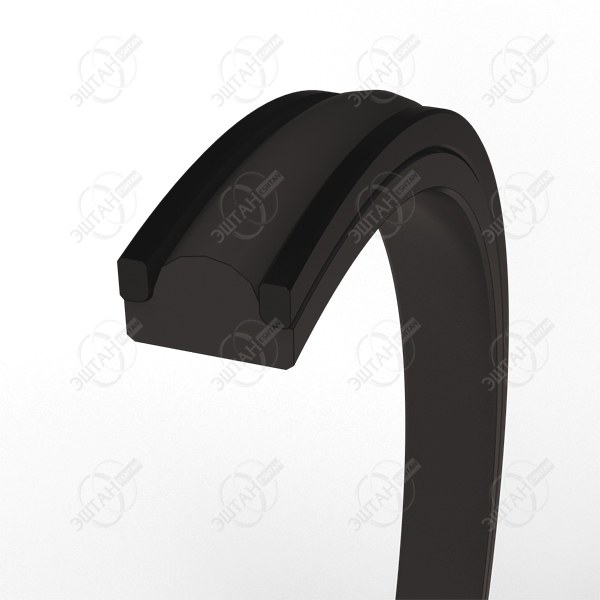

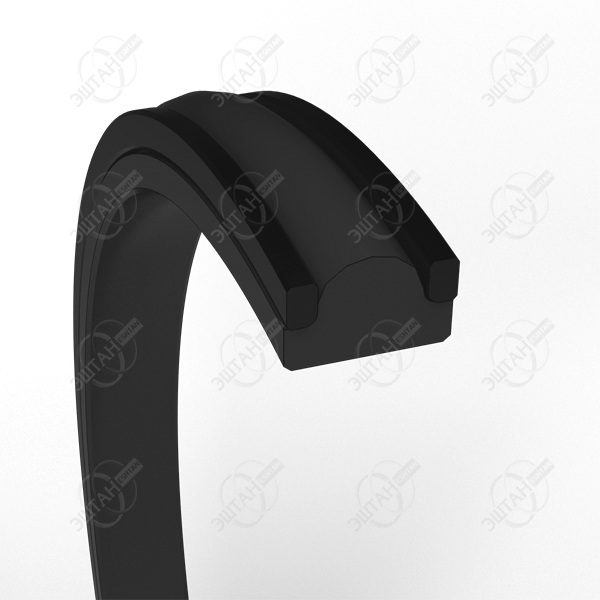

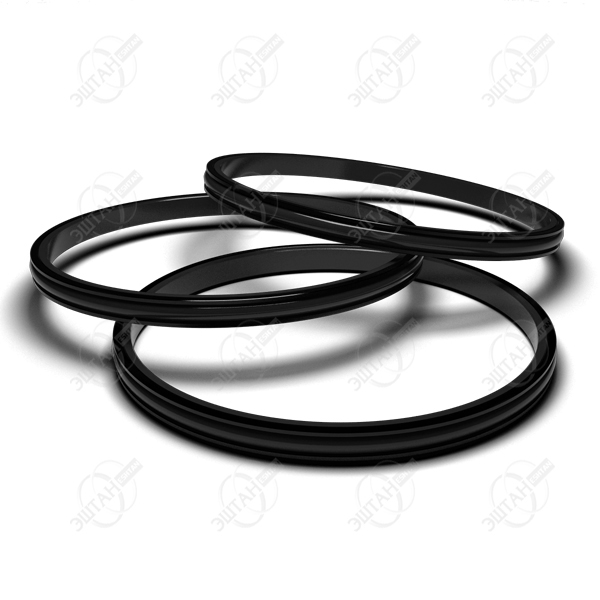

Компактное уплотнение поршня с интегрированными направляющими элементами, позволяющее сэкономить пространство. Пригодно для стандартного посадочного места, рассчитанного на установку О-образного кольца. По сравнению с О-образным кольцом, интегрированные подпружиненные опорные кольца позволяют применять данный профиль для высокого давления. Посадка с натягом по внутреннему диаметру препятствует скручиванию при динамической нагрузке.
 |
Линейное |  |
Колебательное |
 |
Спиральное |  |
Статическое |
*Символы без цветной стрелки: уплотнение используется ограниченно.
Сроки и стоимость зависят от многих факторов и обрабатываются в индивидуальном порядке.

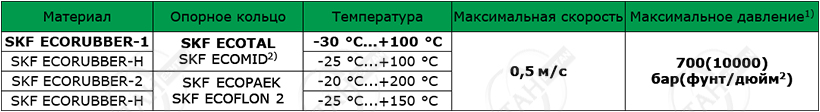

1) Номинальное давление зависит от размера экструзионного зазора;
2) SKF ECOTAL до Ø260мм; SKF ECOMID от Ø260мм до Ø350мм.

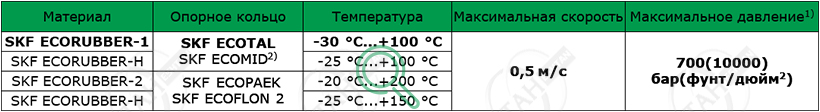

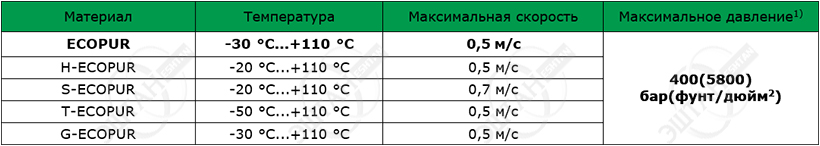

Приведенные рабочие параметры материалов рассчитаны для общих условий работы. Не рекомендуется использование одновременно при всех максимальных значениях. Изготовление уплотнения из выбранного материала при условии работы на максимальной скорости допускается только при достаточном количестве смазочного материала.
Более подробную информацию об уплотнительных материалах и характеристиках вы можете прочитать в разделе Материалы.

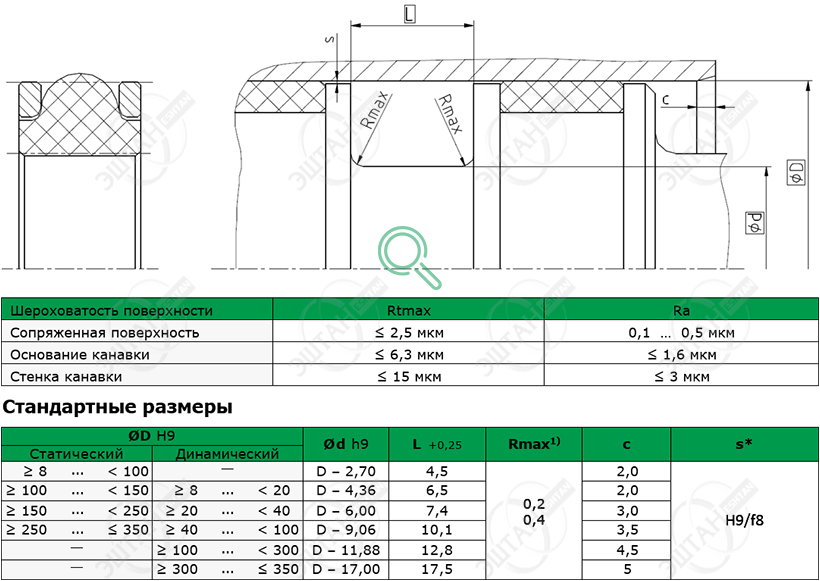

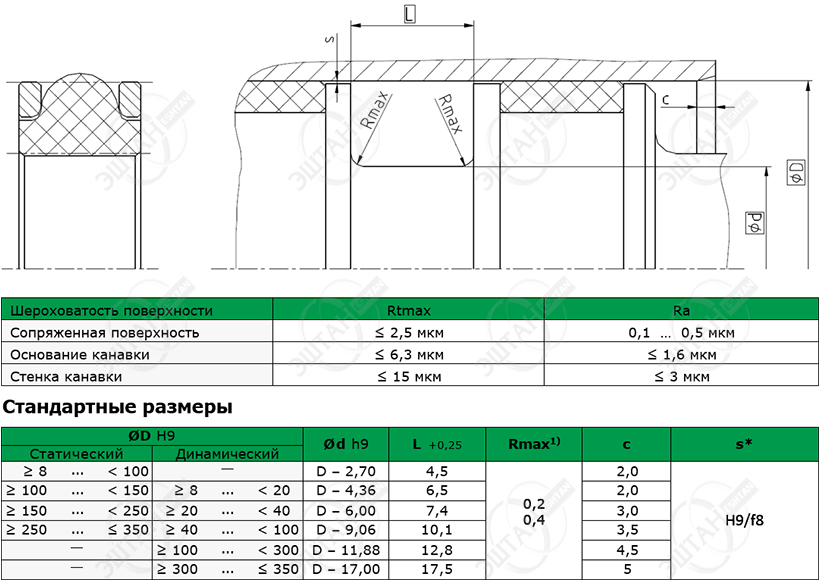

*Экструзионный зазор представлен для температуры до 70 оС, более высокие температуры требуют более низких значений.
1) Ød ≤ 40мм: 0,2; Ød > 40мм: 0,4.
Обратите внимание, что мы можем изготовить такой профиль в соответствии со специальными требованиями заказчика для любого посадочного места.
Пример заказа
