Уплотнение для валов R09-F
Роторное, двойного действия

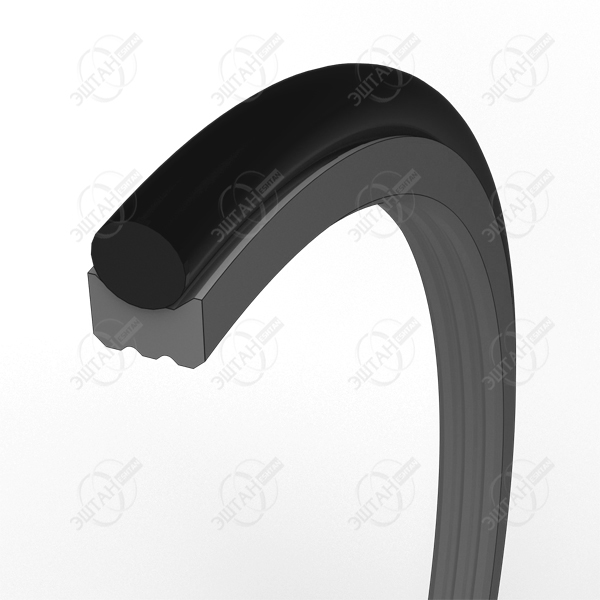

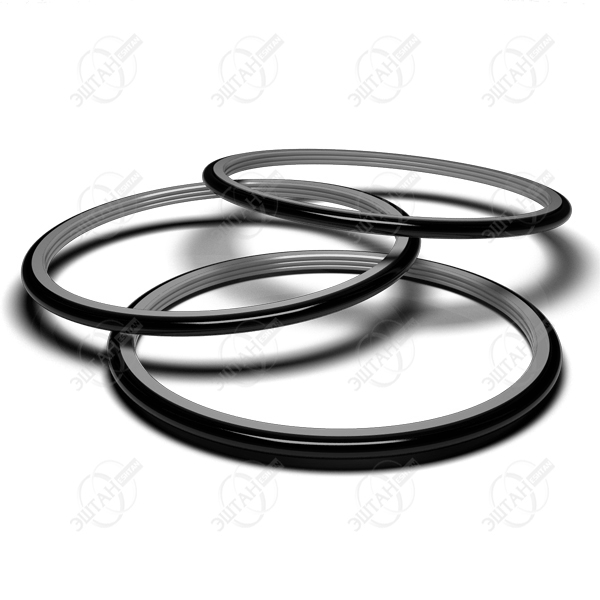

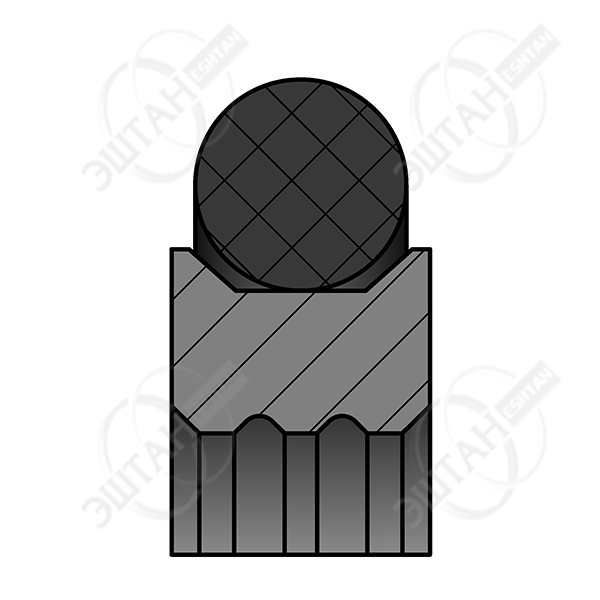

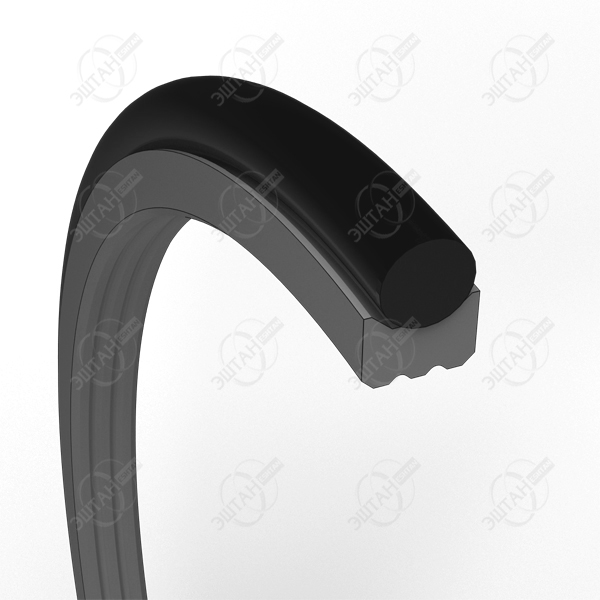

Уплотнение вала из фторопласта с опорой на О-образное кольцо. Обладает низким коэффициентом трения. Применяется, в основном, в тех случаях, когда на уплотнение с двух сторон действует разное давление, как, например, в поворотных шарнирах, поворотных винтовых соединениях, гидравлике инструментов станков. Хорошая химическая и температурная стойкость обеспечивается подбором надлежащего материала О-образного кольца.
 |
Вращение |  |
Колебательное |
 |
Спиральное |
*Символы без цветной стрелки: уплотнение используется ограниченно.
Сроки и стоимость зависят от многих факторов и обрабатываются в индивидуальном порядке.
1) Номинальное давление зависит от размера экструзионного зазора.

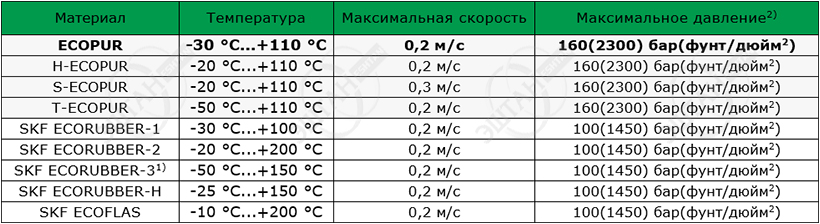

Приведенные рабочие параметры материалов рассчитаны для общих условий работы. Не рекомендуется использование одновременно при всех максимальных значениях. Изготовление уплотнения из выбранного материала при условии работы на максимальной скорости допускается только при достаточном количестве смазочного материала.
Более подробную информацию об уплотнительных материалах и характеристиках вы можете прочитать в разделе Материалы.

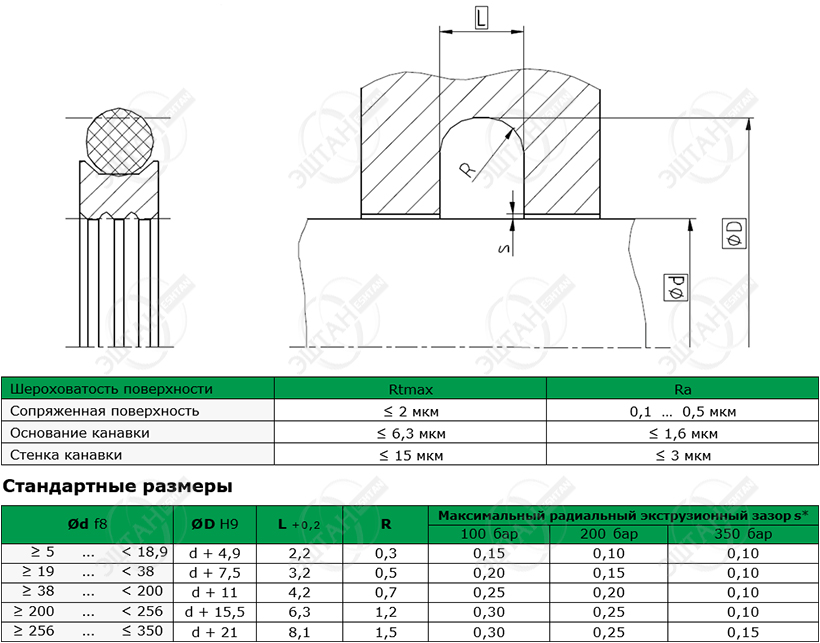

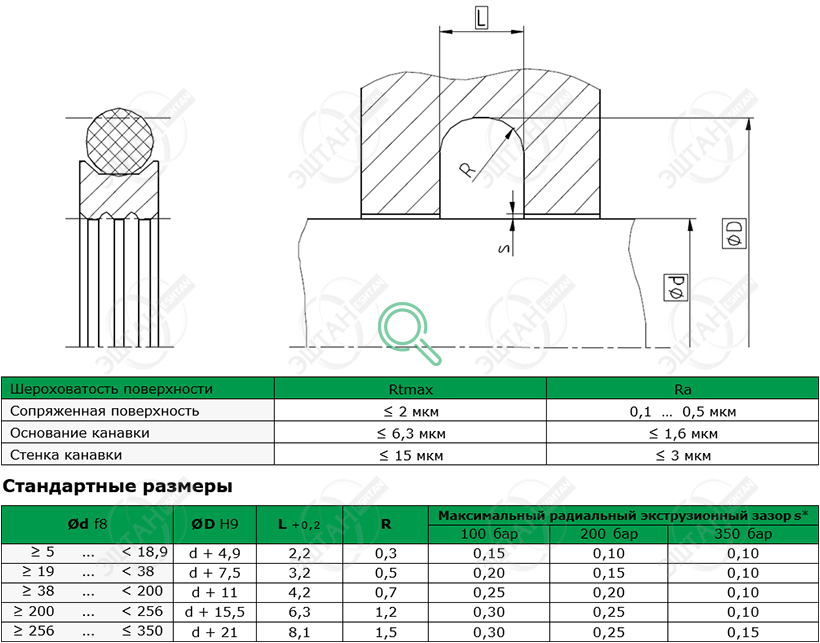

*Экструзионный зазор представлен для температуры до 80 оС, более высокие температуры требуют более низких значений.
Обратите внимание, что мы можем изготовить такой профиль в соответствии со специальными требованиями заказчика для любого посадочного места.
Пример заказа
